Alkomat na podczerwień - jak działa i kiedy warto go mieć?

Alkomat na podczerwień (spektrofotometryczny) mierzy stężenie alkoholu, sprawdzając, ile promieniowania podczerwonego pochłaniają pary etanolu w wydychanym powietrzu. To najdokładniejsza technologia pomiaru trzeźwości, stosowana przede wszystkim w stacjonarnych urządzeniach dowodowych: w policji, sądownictwie, medycynie i przemyśle. Ceny zaczynają się od kilku tysięcy złotych, więc to sprzęt dla instytucji i firm, a nie dla typowego kierowcy. W tym wpisie wyjaśniamy fizykę pomiaru IR, porównujemy spektrofotometryczny sensor z elektrochemicznym i podpowiadamy, kiedy taka inwestycja faktycznie się opłaca.

Jak działa alkomat na podczerwień?

Alkomat na podczerwień wykorzystuje spektrometrię w podczerwieni. Pary etanolu pochłaniają promieniowanie podczerwone o charakterystycznych długościach fali, a ilość pochłoniętego światła jest wprost proporcjonalna do stężenia alkoholu w próbce - opisuje to prawo Lamberta-Beera. Im więcej alkoholu w wydechu, tym mniej promieniowania dociera do detektora.

Sam przebieg pomiaru jest prosty. Badany dmucha przez ustnik, próbka wydechu trafia do kuwety pomiarowej, a przez nią przechodzi wiązka promieniowania IR. Wysokoczuły detektor NDIR (niedyspersyjny detektor podczerwieni) porównuje natężenie wiązki przed przejściem przez próbkę i po nim, a elektronika przelicza tę różnicę na wynik w mg/l wydychanego powietrza.

Dlaczego urządzenia dowodowe mierzą na fali ok. 9,5 µm?

Etanol najsilniej pochłania podczerwień w dwóch pasmach: ok. 3,4 µm (drgania wiązania C-H) i ok. 9,5 µm (drgania wiązania C-O). Takie wartości podaje dokumentacja techniczna analizatorów dowodowych, m.in. serii Intoxilyzer i DataMaster. Pasmo 3,4 µm ma jednak wadę: wiązania C-H występują w niemal wszystkich związkach organicznych, także w acetonie, który pojawia się w wydechu diabetyków i osób na czczo. Wiązanie C-O jest znacznie rzadsze. Dlatego pomiar przy ok. 9,5 µm najlepiej odróżnia etanol od innych substancji i właśnie w tym paśmie pracują analizatory dowodowe.

Dlaczego alkomat spektrofotometryczny jest zwykle stacjonarny?

Precyzyjny optyczny pomiar wymaga stabilnych warunków. Kuweta pomiarowa i droga próbki są podgrzewane, żeby para wodna z wydechu nie skraplała się w układzie i nie zakłócała wiązki. Do tego dochodzą zasilanie sieciowe, układ optyczny i solidna obudowa - polski Alkometr A2.0/04 waży ok. 5 kg według karty produktu. Alkomat na podczerwień pracuje więc na biurku w komisariacie, izbie wytrzeźwień czy zakładowej portierni, a nie w kieszeni kierowcy.

Wynik w mg/l łatwo przełożyć na bardziej znane promile. Zgodnie z przelicznikiem przyjętym w polskich przepisach 0,25 mg/l alkoholu w wydychanym powietrzu odpowiada 0,5 promila we krwi, czyli granicy stanu nietrzeźwości.

Gdzie stosuje się alkomaty na podczerwień?

Alkomaty na podczerwień pracują głównie tam, gdzie wynik badania musi mieć wartość dowodową: w policji, sądach, prokuraturze, placówkach medycznych, laboratoriach i dużych zakładach przemysłowych. O statusie urządzenia dowodowego nie decyduje jednak sama technologia, tylko zatwierdzenie typu wydawane przez Główny Urząd Miar oraz aktualne świadectwo wzorcowania. Analizator bez tych dokumentów, nawet z najlepszym sensorem IR, pozostaje urządzeniem pomocniczym.

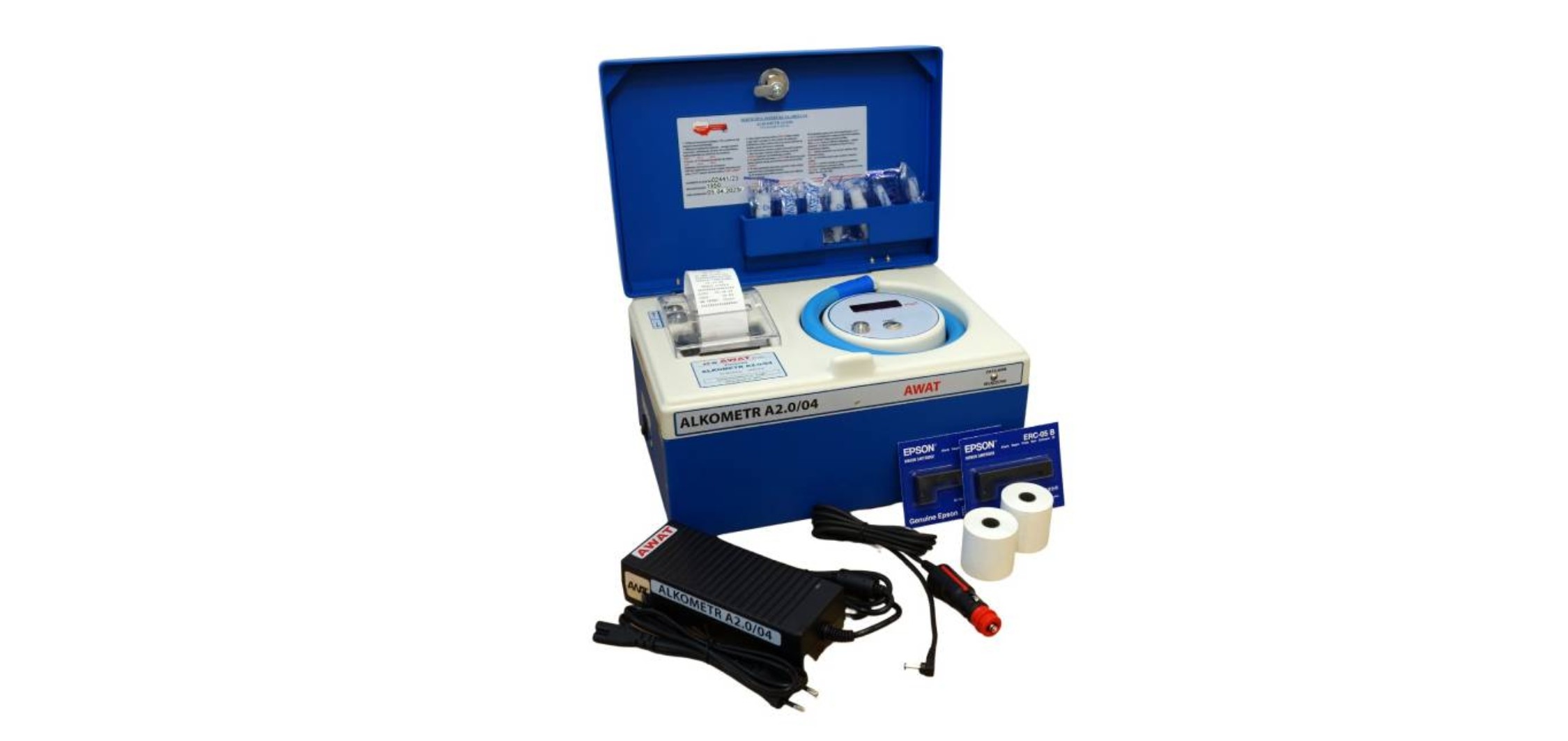

Dobrym przykładem klasy dowodowej jest produkowany w Polsce Alkometr A2.0/04. Według karty produktu mierzy on w zakresie 0-3 mg/l z błędem zaledwie +/-0,02 mg/l w przedziale 0,05-0,40 mg/l, czyli dokładnie tam, gdzie przebiegają prawne progi trzeźwości. Pomiar trwa ok. 1 minuty i wymaga wydechu co najmniej 1,5 l powietrza przez 3 sekundy - czujnik przepływu pilnuje, żeby próbka pochodziła z głębi płuc. Od 2023 roku samodzielne kontrole trzeźwości mogą prowadzić także pracodawcy, dlatego stacjonarne analizatory wydechu coraz częściej trafiają do przemysłu i transportu.

Alkomat na podczerwień czy elektrochemiczny - czym się różnią?

Różnica jest fundamentalna: sensor na podczerwień mierzy metodą fizyczną (absorpcja światła), a elektrochemiczny - metodą chemiczną. W ogniwie paliwowym etanol utlenia się na elektrodzie z katalizatorem i generuje prąd proporcjonalny do stężenia alkoholu. Obie technologie reagują wybiórczo na etanol, ale różnią się formą urządzeń, stabilnością i ceną.

Częstotliwość kalibracji dobrze pokazuje stabilność sensora IR. Według zaleceń serwisowych producentów spektrofotometryczny sensor kalibruje się raz na rok lub po ok. 5000 pomiarów, choć służby mundurowe robią to nawet co 3 miesiące ze względu na rangę wyników. Elektrochemiczny czujnik wymaga adiustacji częściej, zwykle co 6-12 miesięcy.

Dwusensorowe analizatory IR+EC - po co łączyć obie metody?

Najbardziej zaawansowane analizatory dowodowe łączą oba sensory w jednej obudowie. Dräger Alcotest 9510 IR+EC mierzy tę samą próbkę dwiema niezależnymi metodami - fizyczną (podczerwień) i chemiczną (ogniwo elektrochemiczne) - a wynik zostaje uznany, gdy oba pomiary są zgodne. Producent deklaruje zgodność z międzynarodową rekomendacją metrologiczną OIML R 126. Takie podwójne potwierdzenie minimalizuje ryzyko zakwestionowania badania przed sądem.

Dla kogo alkomat na podczerwień ma sens?

Alkomat na podczerwień to sprzęt dla instytucji i firm, nie dla typowego kierowcy. Do samokontroli przed jazdą w zupełności wystarczy osobisty alkomat elektrochemiczny za ok. 200-400 zł - również reaguje wybiórczo na etanol, a mieści się w kieszeni. Wydatek rzędu kilkudziesięciu tysięcy złotych broni się tylko wtedy, gdy wynik badania musi być niepodważalny albo badań jest bardzo dużo.

• Służby i wymiar sprawiedliwości - policja, sądy i prokuratura potrzebują wyniku o mocy dowodu, z zatwierdzeniem typu GUM.

• Medycyna i laboratoria - izby wytrzeźwień, szpitale i pracownie toksykologiczne dokumentują stężenia alkoholu u pacjentów.

• Przemysł i transport - zakłady prowadzące masowe kontrole trzeźwości zyskują szybki, powtarzalny pomiar bez częstej kalibracji i wymiany sensora.

Ile kosztuje alkomat na podczerwień i na co uważać przy zakupie?

Ceny alkomatów na podczerwień zaczynają się od ok. 1500 zł za przenośne modele spektrofotometryczne. Stacjonarne analizatory dowodowe kosztują od kilkunastu do ponad 30 000 zł, jak pokazują oferty rynkowe. W naszym sklepie Alkometr A2.0/04 kosztuje 29 900 zł, a dwusensorowy Dräger Alcotest 9510 IR+EC - 31 900 zł; oba urządzenia dostarczamy ze świadectwem wzorcowania.

Przed zakupem sprawdź cztery rzeczy:

1. Zatwierdzenie typu GUM - bez niego urządzenie nie ma statusu dowodowego, niezależnie od technologii sensora.

2. Świadectwo wzorcowania w komplecie - dokument potwierdza dokładność konkretnego egzemplarza w dniu badania.

3. Dostęp do serwisu - dowodowy analizator wymaga okresowego wzorcowania, więc policz jego koszt i logistykę z wyprzedzeniem.

4. Realne potrzeby - jeśli nie potrzebujesz wyniku o mocy dowodu, elektrochemiczny alkomat profesjonalny od ok. 600 zł załatwi sprawę taniej.

Najczęstsze pytania o alkomaty na podczerwień (FAQ)

Czy podczerwień jest wykorzystywana w alkomatach?

Tak, ale głównie w stacjonarnych analizatorach dowodowych i przemysłowych. Sensor IR mierzy absorpcję promieniowania podczerwonego przez pary etanolu, co daje najwyższą dokładność spośród stosowanych technologii. W przenośnych alkomatach osobistych dominują tańsze sensory: elektrochemiczne i półprzewodnikowe.

Czym różni się alkomat na podczerwień od elektrochemicznego?

Metodą pomiaru: sensor IR mierzy fizycznie (pochłanianie światła), a elektrochemiczny chemicznie (utlenianie etanolu w ogniwie paliwowym). Spektrofotometryczny sensor jest stabilniejszy i dokładniejszy, ale wymaga stacjonarnej konstrukcji i kosztuje wielokrotnie więcej.

Ile kosztuje alkomat na podczerwień?

Przenośne modele spektrofotometryczne zaczynają się od ok. 1500 zł. Stacjonarne analizatory dowodowe kosztują od kilkunastu do ponad 30 000 zł, a do ceny trzeba doliczyć okresowe wzorcowanie.

Jaki jest najbardziej wiarygodny alkomat?

Dowodowy analizator wydechu z zatwierdzeniem typu GUM i aktualnym świadectwem wzorcowania - najczęściej na podczerwień albo dwusensorowy IR+EC. W klasie osobistej najbardziej wiarygodne są alkomaty elektrochemiczne z regularną kalibracją.

Po jakim czasie alkomat nie wykryje wódki?

Alkomat wykrywa alkohol tak długo, jak etanol krąży we krwi. Organizm eliminuje średnio ok. 0,1-0,15 promila na godzinę, jak podają opracowania toksykologiczne, więc po mocno zakrapianym wieczorze nawet poranny pomiar może pokazać wynik powyżej zera. Typ sensora nie ma tu znaczenia - liczy się metabolizm.
